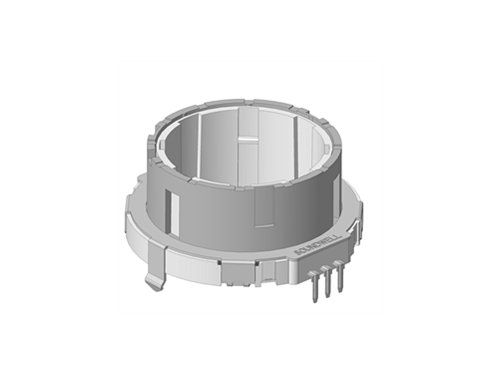

| 編碼器 型號： | EC350601 |
| 名稱： | 增量型中空編碼器 |
| 主要規格: | 額定電壓： DC 5V； 定 位 數： 15個 脈 沖 數： 15個/360° 旋轉力矩： 80-280 gf.cm. 工作溫度： -40℃ ~ +85℃ 旋轉壽命： 30,000次 |
| 產品特點： | 有良好的操作手感，定位點清晰。 |
| 應用領域： | 該產品適用汽車音響、汽車空調及其它家用電器、相關電子設備上。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Resolution 分解能力 ：15個脈沖/360°
2、Phase difference 相位差：≥4ms
3、Rated voltage 額定電壓： DC 5V
4、Insulation Resistance 絕緣電阻：100M? 60s±5s at DC 110V
5、Dielectric Voltage 耐電壓：AC 300 V 60s±5s
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：10K?±20%
2、Resistance Taper 電阻特性曲線 ：0B
3、Rating Power 額定功率：0.5W
4、Max. Operating Voltage 最大工作電壓 ：AC 500V
5、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
6、Dielectric Voltage 耐電壓：1 Minute at AC 250V
7、Motor Voltage 馬達工作電壓 ：DC 4~6V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

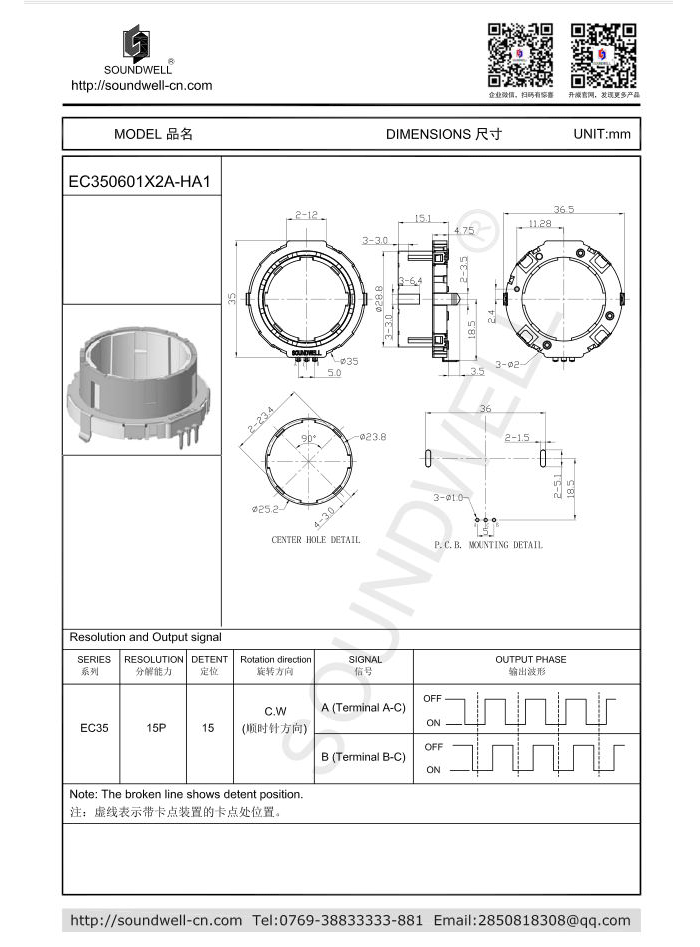

注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。下載SM10004.pd
